Шестерня проміжна коленвала/ГРМ Cummins ISF2.8 5262659/5272961

Шестерня проміжна коленвала/ГРМ Cummins ISF2.8 5262659/5272961

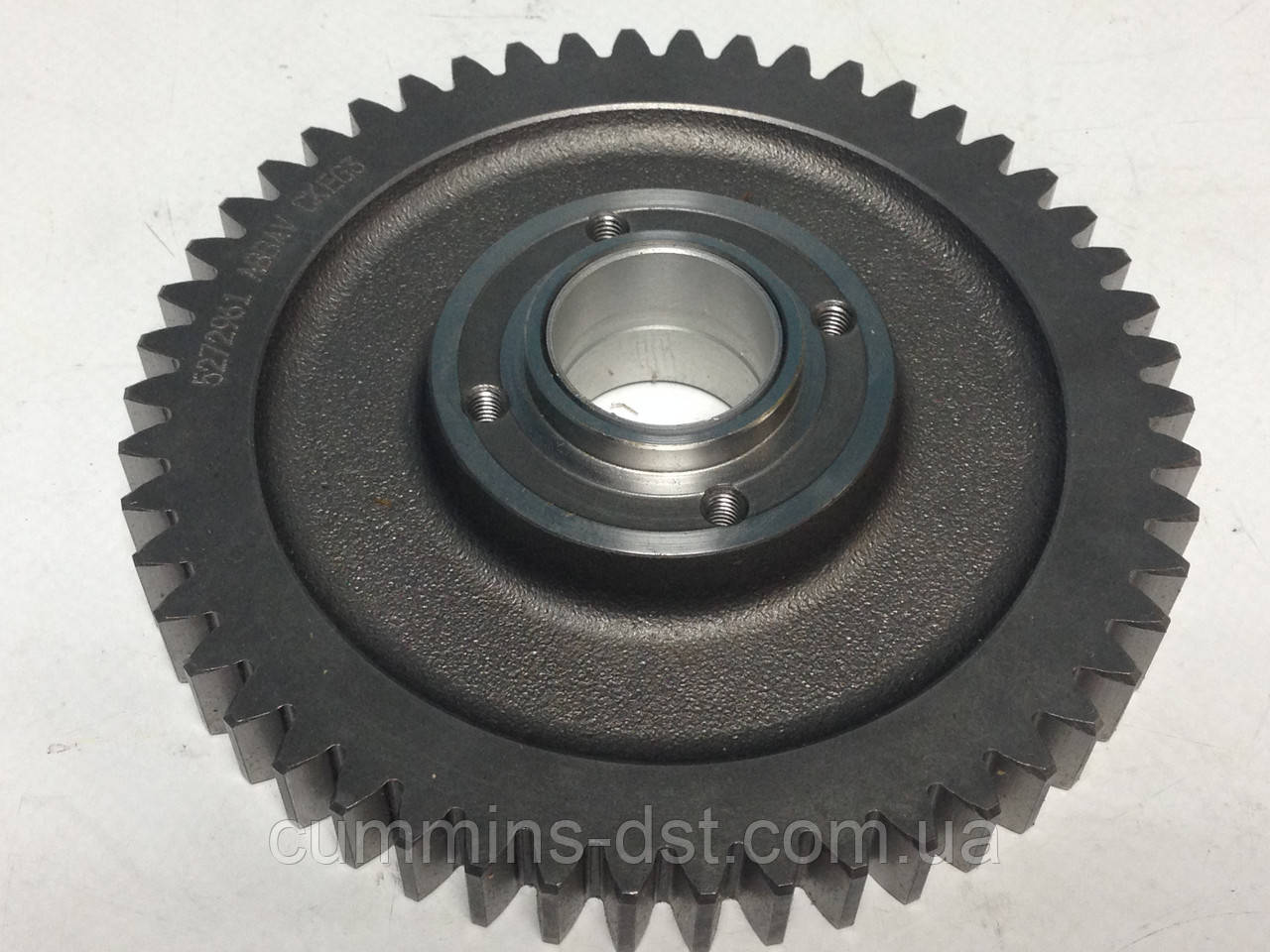

Шестерня проміжна коленвала/ГРМ (5262659/5272961) з втулкою(5263080) для двигуна на автомобілі ГАЗ.
Шестерня кріпиться до коленвалу через тримач шестерні(5262662) і вал проміжний(5262661/4982085/5262660). Обертання від валу шестерня проміжна передає момент обертання зірочці нижній(5254871), яка в свою чергу зачіпляється з ланцюгом ГРМ(4982040). Шестерня притискається до коленвалу болтом М12х1.75х45 (3093940).
Ланцюг ГРМ передає обертання распредвалу(5267994) зачеплений із зірочкою распредвала верхній(5255270). Ланцюг натягується заспокоювачем лівим(5262516/5267973) і заспокоювачем правим(5259767).
Для збільшення тертя між розподілвалом і зірочкою задіяна спеціальна шайба збільшення тертя(5262030).
Для зчитування обертів розподільного вала в парі з верхньої зірочкою встановлюється кільце для датчика(5267993). Кільце разом із зірочкою притискається до распредвалу болтом(3864113).
Розподільчий механізм укладається в картер, який складається з ліжка картера(5259745) і його кришки(5264444). Кришки картера ущільнюються між собою прокладкою(5263530). Картер в зборі притискається болтами М6х1.00х20(3349509/3901865) через ущільнення(5264477).
Через використовуючи описаний вище механізм ГРМ распредвал отримує свій момент обертання від обертання колінчастого вала(5264231). Колінвал в зборі(5264231) складається з голого коленвала(5264230), буртика колінчастого валу(4980467) і шестерні(5258844). Буртик шестерня коленвала і на коленвал напрессовываются.
Для герметичності колінвал ущільнюється сальниками. При цьому сальник коленвала передній отримав каталожний номер ― 5265266, а задній сальник коленвала ― 5265267/4946755.
Колінвал в блоці циліндрів фіксується бюгелямі (4993097/4993098), а для зменшення тертя при ковзанні використовують вкладиші коленвала. Набір вкладок складається з половинок підшипників ковзання верхніх(4996250), центрального ― 4946031 і п'яти половинок нижніх(4946030).
