Прокладка ГБЦ Cummins B4.5 3904334/3917354/3921393/328299/3283333

Прокладка ГБЦ Cummins B4.5 3904334/3917354/3921393/328299/3283333

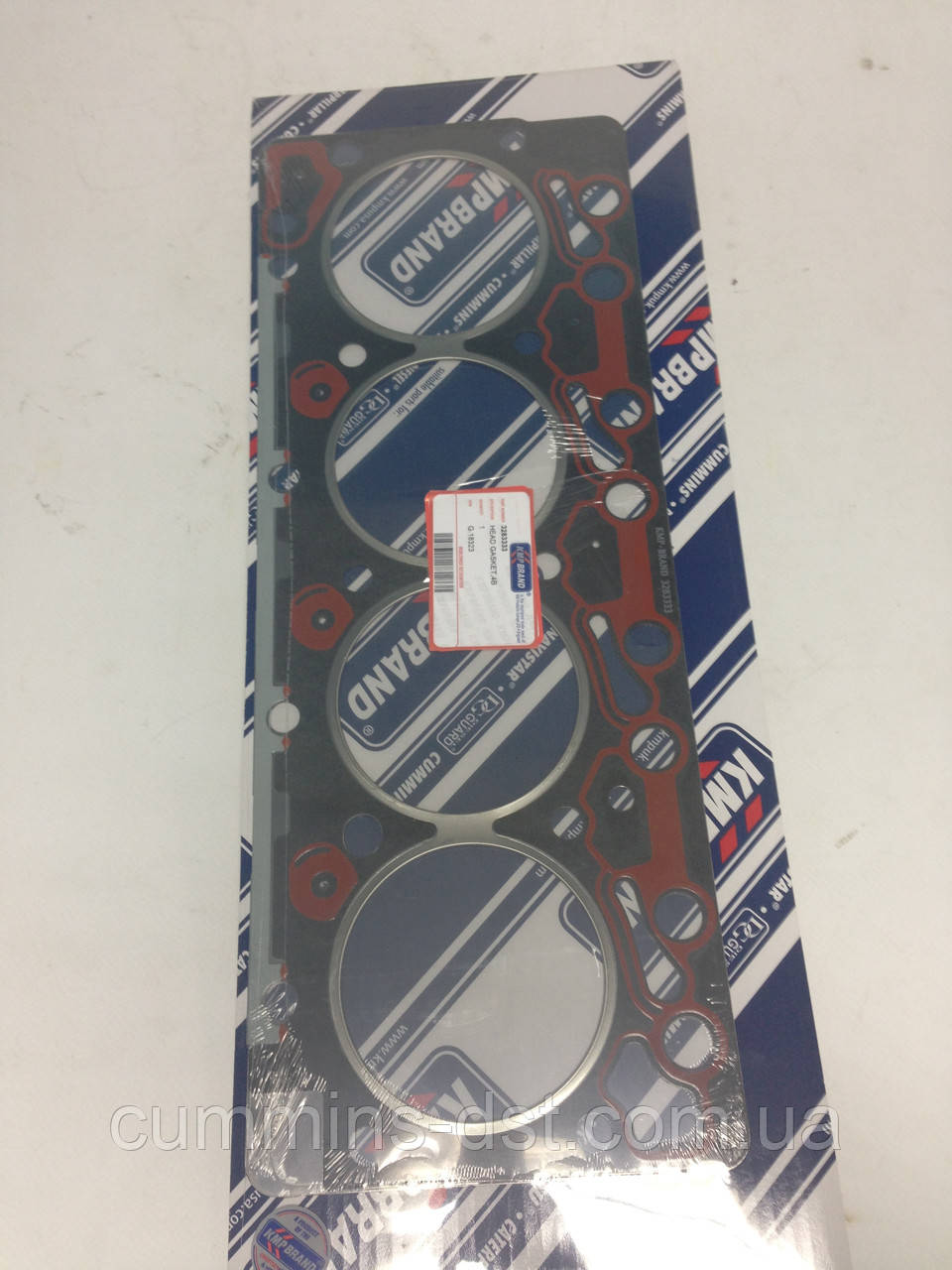

Прокладка головки блоку циліндрів для двигуна Cummins QSB4.5 з каталожними номерами - 3904334/3907054/3915726/3917354/3921393/3282999/3283569/3283333.

Прокладка використовується для газо-гідроплотності прилягання головки блоку циліндрів (3965771/3965770/3968196) до блоку (3928802/3934566/3933240/3932012/3938366).
ГБЦ комплектується впускними клапанами (3802005/3802355) та випускними клапанами (3802006/3802356). У комплект до всіх клапанів можуть входити стопорні втулки ("сухарі") - 3900250. Для зняття масла з ніжки клапана встановлені в ГБЦ сальник клапана (3957912). Повернути клапана в закрите положення допомагають клапанні пружини (3932453/5292624), а ув'язати зусилля пружини до клапана пружинні тарілки (3935038/3957913).
Вивести клапан в робоче положення і повернути в закрите забезпечують коромисла і штовхачі.

Коромисла впускних клапанів (3906464/3900540/3910811) складаються з регулювальних гвинтів (3934086/3937438) та контргайок (3927692).
Зусилля притискання ГБЦ до блоку забезпечують болт ГБЦ короткий (3900046/3903938/3920779) та болт ГБЦ довгий (3901220/3903939/3920780).
ГБЦ накривається клапанною кришкою (3929412/3928404) на кожен циліндр окремо. Кришка ущільнюється гумовою прокладкою клапанної кришки ГБЦ (3902494/3902666/3930906). Клапанна кришка притискається до тіла болтом ГБЦ(3907049) через шайбу (3928406/3935449).

Відпрацьовані димові гази видаляються з камери згоряння через канали, що відводять через ГБЦ в колектор димових газів (3901635). Він з'єднується з ГБЦ через прокладку колектора димових газів (3901456/3905443/3927154) та притискається болтами колектора М10х1.50х65 (3930249).

Для збільшення потужності двигуна застосовується турбіна (4035052/4033301/4089467) - HX30W - A7229A/A12GY33. Турбіна встановлюється на вихлопний колектор через прокладку (3919369). Для підключення трубки зливу масла (3934084/3934091) з турбіни використовують прокладку трубки зливу масла з турбокомпресора (3282113/3928919/3931350/3285747/3937706/5264569). А для змащення підшипників кочення валу турбіни подається масло трубкою - 3903658/3909546/3913759.
Для відведення димових газів з турбіни використовують коліно вихлопного колектора (3910991). Коліно відведення відпрацьованих газів з'єднується з турбіною хомутом (3903652/XS-9009).

Замовити та придбати всі вказані запчастини можна зв'язавшись з нами. Телефонуйте.
