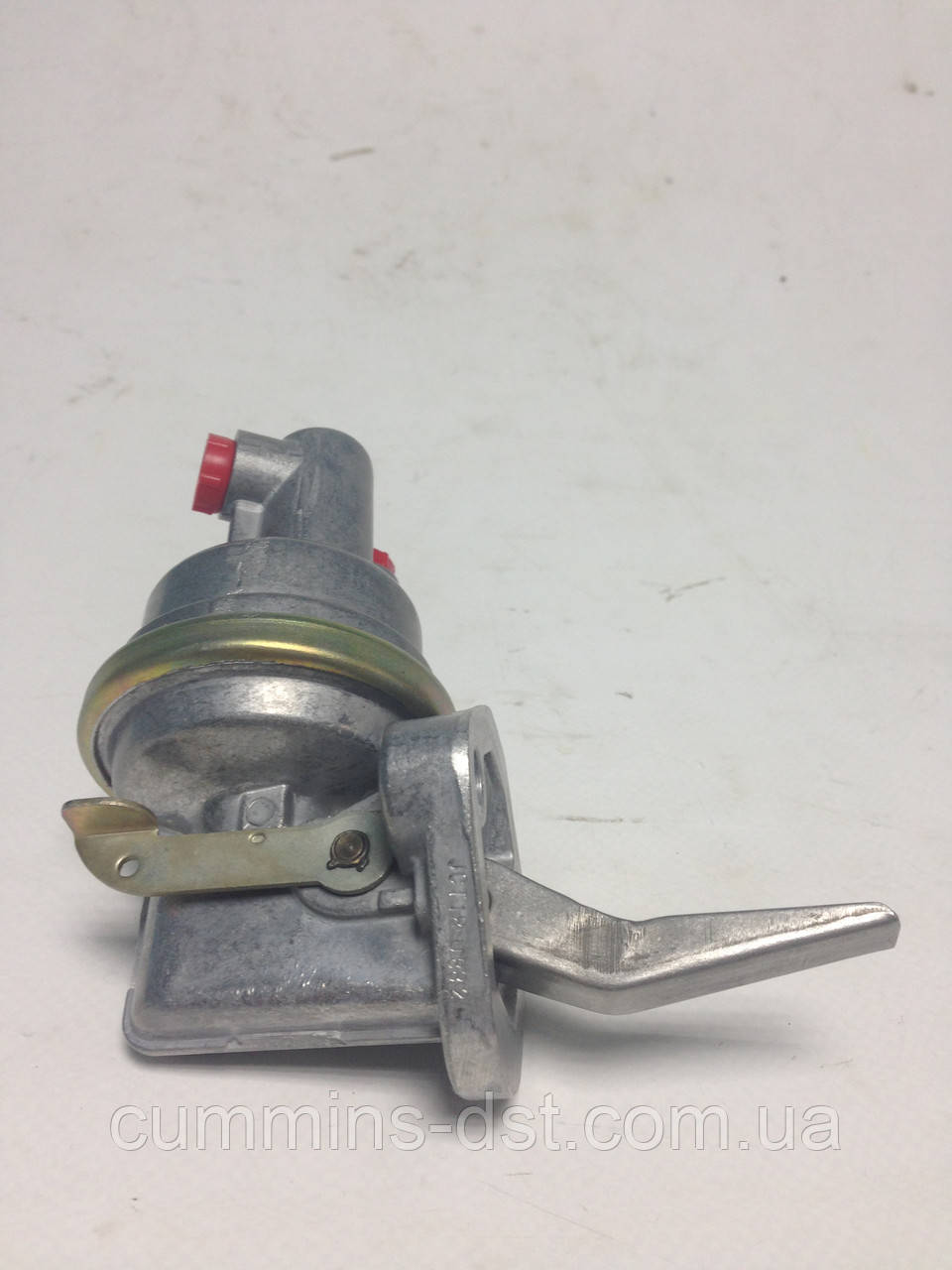

Насос підкачки палива Cummins 4B4.5 3966156/3970882/4983585

Насос підкачки палива Cummins 4B4.5 3966156/3970882/4983585

Насос ручної підкачки палива використовується для підкачки палива з бака (фільтра) в насос ПНВТ (3957700) виробництва Delphi моделі DP210.
Насос підкачки до блоку циліндрів (3802003/3905378/3802269/3933223/40895946) кріпиться через ущільнювальну прокладку (3903664/3904044/3914304/3923054/3931348/3931059/3939258) і притискається болтами M8 x 1.25 x 25 (3900631).

Паливо з насоса подається паливної трубкою (3964473/3973161) до ПНВТ, яка з'єднується штуцером (3916361) через мідну шайбу М12 (3283280/3935171/3963983).

Насос ТНВД з'єднується з датчиком температури (3920598/3921642/3408645/4327029) через кабель (3923303).
З насоса високого тиску паливо під тиском по трубках (3964828/3966863) подається до форсунки (3939401/4089727NX/4089727RX). Трубка високого тиску з боку ТНВД з'єднується штуцером (3924723) і ущільнюється шайбою (3903728/3918188). А з боку форсунок трубка підключається штуцерами (3902173/3905307) і ущільнювальної скобою (3903380/4942278).

Механічні форсунки йдуть в комплекті з ущільнювачем і скобою (3903380/4942278).
А самі форсунки встановлюються у ГБЦ (3965771/3965770) і накриваються клапанної кришкою (3929412/3928404). Герметичність кришок забезпечують ущільнення прокладки клапанної кришки (3902494/3902666/3930906). Ущільнення поставляються окремо або з набором прокладок верху (4089648) до двигуна QSB4.5.

Довговічність насоса ручної підкачки, а отже форсунок, забезпечена перекачуванням чистого палива. А чистоту палива дозволяє підтримувати фільтр FS19608 (3991350).
Фільтр утримується на кронштейні (3942627/3967401/4933652), який кріпиться до блоку циліндрів болтами M8 x 1.25 x 35 (3900632) та M8 x 1.25 x 45(3901445).

Особливу увагу варто приділити перевірці працездатності "розхідників" і при необхідності їх замінювати.
Перелік "розхідників" до двигуна Cummins QSB4.5 наведено нижче:
Ремінь ― 3806080/3289470;
Ролик натяжний ― 3281583;
Помпа охолодження ― 3285410;
Насос масляний ― 3914005;
Фільтр масла LF3805 ― 3933145/3934429.

*Приклад обладнання, встановленого на двигуні 4B4.5, яке працює в парі з насосом підкачки, взято з каталогу Cummins для двигуна s/n 46724365. Комплектація двигунів може відрізнятися, тому всі запчастини потрібно підбирати згідно з серійним номером двигуна і звіряти з каталожними номерами встановлених запчастин .

Телефонуйте і ми допоможемо з підбором запчастин чи ремонтом двигуна "під ключ".
